涂裝設(shè)備廠(chǎng)家｜攻絲油造成縮孔案例分析

連續(xù)出現(xiàn)的兩次縮孔缺陷有些意外，好在第二次出現(xiàn)時(shí)就找到原因并解決了。

在沒(méi)有更換粉末廠(chǎng)家、以及其他均正常的情況下，前天下午下班工件正常，也沒(méi)有添加新的粉末，經(jīng)過(guò)一個(gè)晚上，第二天上午出現(xiàn)了批量的縮孔；

停了幾天以后，相同的情況又發(fā)生了一次。該次縮孔用人為破壞解釋聽(tīng)起來(lái)合乎邏輯。

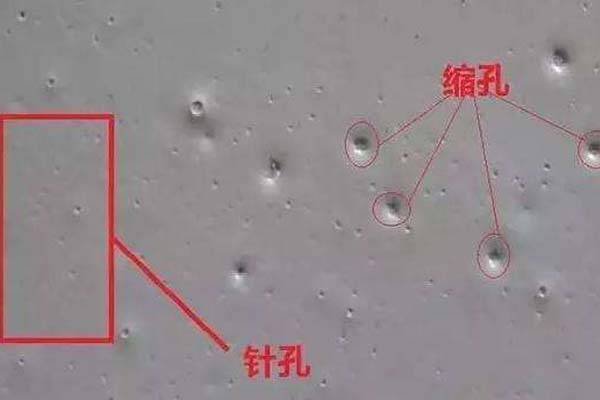

但仔細(xì)觀(guān)察發(fā)現(xiàn)，有一種工件的焊合組件中有幾個(gè)帶有絲孔的部件，部件周?chē)霈F(xiàn)涂層不能覆蓋的區(qū)域，認(rèn)定是攻絲油滲出造成，噴涂后被攻絲油污染的粉末落到回收設(shè)備中，出現(xiàn)了表面張力低的核心，從而產(chǎn)生縮孔缺陷。

此前也是應(yīng)用同一類(lèi)型的攻絲油（普通食用油），沒(méi)有產(chǎn)生過(guò)問(wèn)題，為何這次就不行了呢？

原來(lái)該批攻絲部件為春節(jié)前所生產(chǎn)，經(jīng)過(guò)春節(jié)長(zhǎng)假后變得黏稠，前處理未能脫脂干凈，甚至經(jīng)脫脂后又回歸了流質(zhì)的特性，使得具有絲孔的部件周?chē)粤粲杏皖?lèi)，粉末固化后不能覆蓋。

將剩余部件用氣焊火焰高溫?zé)坪?，油脂基本燃燒徹底，再?jīng)行焊合后、脫脂、噴涂后，此類(lèi)缺陷沒(méi)有出現(xiàn)。

可以看出，新鮮的工件沒(méi)有問(wèn)題，但長(zhǎng)期擱置的工件出現(xiàn)了問(wèn)題；油脂半干的出現(xiàn)了問(wèn)題，而徹底灼燒的沒(méi)有問(wèn)題；

本應(yīng)起除油作用的脫脂劑，反倒將半干的油脂變成更易流動(dòng)的狀態(tài)；在工件內(nèi)部絲孔組件油脂周?chē)峭繉硬荒芨采w的，回收的粉末噴到外觀(guān)面上是縮孔缺陷。再次證明縮孔缺陷出現(xiàn)的復(fù)雜性非同一般。
