全自動(dòng)噴塑線摩擦槍摩擦助劑加入量的影響

摩擦槍內(nèi)的摩擦棒和管壁材料是一種特殊的高分子材料聚四氟乙烯(PTFE)。其介電常數(shù)為2.1.

而任何比其介電常數(shù)高的物質(zhì)，與其摩擦后均可得到正電荷，但用于粉末涂料的聚酯樹(shù)脂的介電常數(shù)僅為3.0左右，兩者的介電常數(shù)相差太小，所以沒(méi)有明顯的摩擦帶電性。

為滿足摩擦噴涂，需向粉末涂料中引入一類高介電常數(shù)物質(zhì)作為摩擦助劑。通常摩擦助劑都是一種位阻胺類化合物，且對(duì)粉末涂層無(wú)影響。

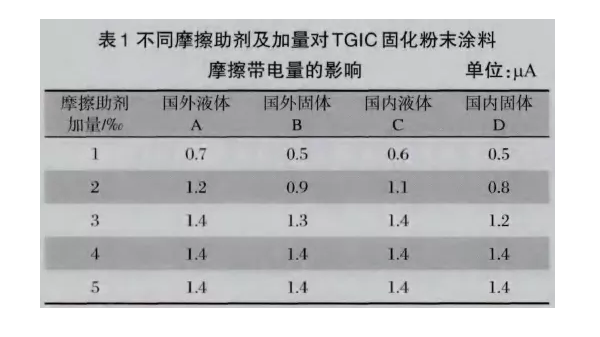

以下我們選擇國(guó)內(nèi)外不同廠家生產(chǎn)的摩擦助劑，分別為A(國(guó)外液體)、B(國(guó)外固體),C(國(guó)內(nèi)液體)、D(國(guó)內(nèi)固體)，以不同比例加入同一型號(hào)的異氰尿酸三縮水甘油酯(TGIC)固化的樹(shù)脂中，并以相同工藝制成粉末涂料后噴涂，得到一組不同的摩擦帶電量，見(jiàn)表1。

通常情況下，沒(méi)有加入摩擦助劑的粉末通過(guò)摩擦槍，并不是沒(méi)有反饋電量，一般都會(huì)有0.2-0.4μA的反饋電量，但是粉末卻很難連續(xù)出粉，且工件上粉率極差。

因此對(duì)比表1數(shù)據(jù)可以看出，少量的摩擦助劑即能明顯的提高粉末摩擦帶電量，隨著加入量的不斷提高，反饋電荷值也逐漸增大，但加入到一定量后，摩擦帶電量保持不變。

因?yàn)槊恳豢钅Σ翗尩哪Σ涟襞c摩擦管壁的長(zhǎng)短都固定不變，所以對(duì)應(yīng)的電量有一個(gè)飽和值。另外，不同的摩擦助劑對(duì)粉末的帶電量也有微弱的變化，一般液體的摩擦助劑比固體摩擦助劑更有效。
