噴塑全套設(shè)備工藝粉末涂料中的粒度測(cè)量理論

粒徑(又稱粒度)

絕大多數(shù)粉末涂料顆粒的形狀是不規(guī)則的，即非球狀顆粒，直徑大小由通過顆粒重心連接顆粒表面兩點(diǎn)間直線段的大小所確定。

因此，這樣確定的直徑不是單一的，而是一個(gè)分布，即連續(xù)地從一個(gè)上限D(zhuǎn)max 變化到一個(gè)下限D(zhuǎn)min，這時(shí)的粒度值只能是所有這些直徑的統(tǒng)計(jì)平均值，它和平均的計(jì)算方法有關(guān)。

計(jì)算平均粒度有三種表示方法：幾何平均徑，算術(shù)平均徑，調(diào)和平均徑。

粒度分布及表示方法

粉末涂料為多分散顆粒系統(tǒng)，其粒徑具有一定的分布范圍，將其中的粒子群分成若干組，每組的粒子量與整個(gè)粒子群量的比，稱為頻度分布;各群粒子量和整個(gè)粒子群量的比，稱為累積分布。

一般來說，頻度分布和累積分布統(tǒng)稱為粒度分布。由于所定的基準(zhǔn)不同，頻度分布和累積分布將有很大的差異。

因此，粒度測(cè)量工作面對(duì)的是大量顆粒的統(tǒng)計(jì)研究，也即要測(cè)量顆粒系統(tǒng)的粒度分布，測(cè)得的粒度分布數(shù)據(jù)有三種表示方法：列表，圖示，函數(shù)。

粒度分布表

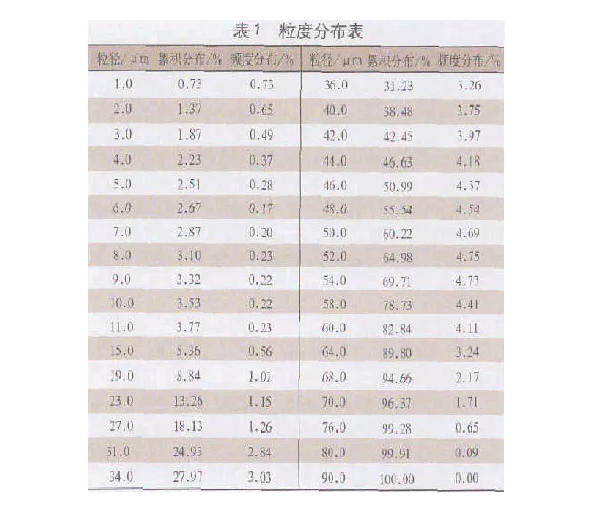

用表格列出各個(gè)粒度范圍的百分量或粒度組成，這是表示粒度分布的最簡單的形式，如表1所示。需要指出的是，表１中，如27.0μ m，應(yīng)不包括27.0 μ m;(27.0～36.0)μm;應(yīng)包括27.0 μ m到36.0 μ m。

粒度分布曲線

為了研究顆粒系統(tǒng)的粒度分布，以便分析、認(rèn)識(shí)和解釋，圖示形式比起表格形式易于理解。

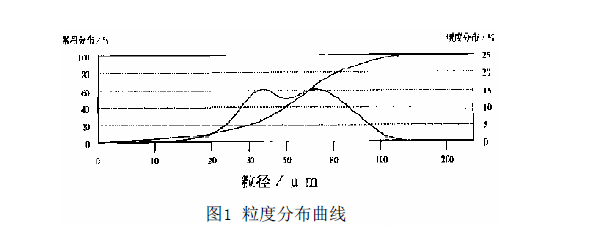

圖示的類型很多，但在粒度分析中，主要用兩種：直方圖和線形圖，所用坐標(biāo)軸有算術(shù)坐標(biāo)、半對(duì)數(shù)坐標(biāo)和對(duì)數(shù)概率坐標(biāo)。一般常見的粒度分布曲線見圖1。

函數(shù)

從理論上說，粒度分布式可以用解析數(shù)學(xué)來表示，粒度分布函數(shù)表現(xiàn)形式通常使用正態(tài)分布、對(duì)數(shù)正態(tài)分布及多津- 拉姆拉分布3 種。在大多數(shù)情況下，用函數(shù)表示粒度分布只在理論研究時(shí)較常用到。

粉末涂料的粒度分布

粉末涂料的粒度分布取決于所制造的設(shè)備和生產(chǎn)工藝參數(shù)的設(shè)置、種類和體系不同，粉末涂料品種所控制的粒度分布不同。

一般，當(dāng)粒度粉末中超細(xì)粉末過多（<10 μ m)時(shí)，由于此時(shí)粉末涂料的干粉流動(dòng)性稍差，會(huì)造成噴不上、粘槍頭等噴涂施工問題；

當(dāng)粒度分布中過粗粉末（＞ 75 μ m）所占比例過多時(shí)，會(huì)造成涂膜的流平性差，減小每千克粉末涂料的噴涂面積，施工過程中粉末涂料的靜電效果差，容易造成脫粉。
