靜電粉末噴涂設(shè)備工藝粉末涂層的形成

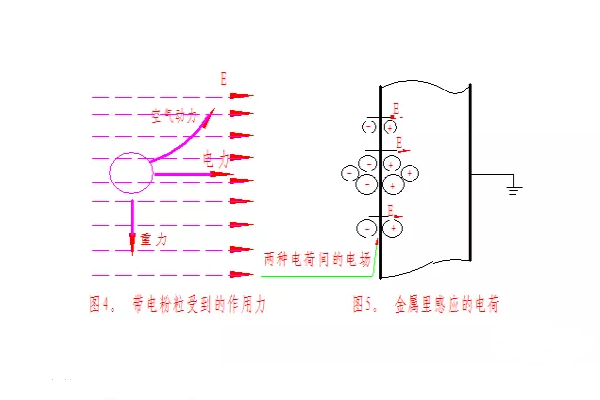

粉粒在噴涂到工件前的受力情況如圖4所示，在把粉粒推到距工件幾個(gè)厘米之前，氣動(dòng)力與電場力要克服重力和氣動(dòng)力豎直方向分力的阻礙，當(dāng)帶電粉粒與接地工件距離幾個(gè)厘米時(shí)，馬上會(huì)在工件表面感生出如圖5所示的數(shù)值相等但極性相反的電荷（稱之為“鏡像電荷”）。

帶電粉粒與鏡像電荷之間馬上就會(huì)產(chǎn)生一種相互吸引的力，使粉粒被牢牢地‘粘’在了工件表面上。由于大多數(shù)粉末所用的材料都是強(qiáng)電介質(zhì)，它們帶上電荷后，都不會(huì)讓電荷很快“漏掉”。試驗(yàn)證明，粉末涂料帶電后吸附在金屬表面上，至少能維持約7個(gè)小時(shí)之久，即使是粒徑小的粉末也不例外。

如果沒有足夠強(qiáng)的電場或粉粒未能很好地帶上電，則即使粉粒在氣動(dòng)力的幫助下到達(dá)了工件表面，也會(huì)彈離工件，或受重力影響而跌落。

粉粒電荷與由它感生而出的鏡像電荷在金屬表面上相互緊靠在一起，這些成對(duì)的電荷不僅異性相吸而使粉粒被吸附在工件表面上，而且還會(huì)在金屬表面建立起另外一個(gè)重要的電場，這個(gè)電場是保持這種吸附力的重要原因，但同時(shí)又是造成下面即將闡述的逆向離子化的重要原因。

根據(jù)庫侖定律：

可知帶有較大電荷量的q_f的大粒徑粉粒感生出同值的鏡像電荷之間有較大的吸附力。因此，較大的粉粒對(duì)金屬工件有較強(qiáng)的吸附力。

與金屬工件表面直接接觸的第一層粉末與金屬表面的吸附力最強(qiáng)，這是由于鏡像電荷與粉末電荷之間的距離最近，因此，續(xù)后涂層中的粉粒必須越過已有的粉末層來感生自己的鏡像電荷，而此時(shí)距離較遠(yuǎn)（L較大，其庫侖吸附力較小），因此，帶有較少電荷的小粒徑粉粒所產(chǎn)生的吸引力小，可能不足以把粉粒保持于已有的涂膜之上。

事實(shí)上。由于大粉粒與其感應(yīng)的鏡像電荷之間有較大的吸引力，故造成了較大粉粒（相對(duì)小粉粒）更有能力沉積到已有的、未固化的涂膜上。通過適當(dāng)?shù)氖侄危覀兡軌蛴^察到未固化的粉末涂層的截面，就會(huì)看到涂層的底部（靠近金屬表面處）粉粒的平均直徑比頂部粉粒要小。

 如果粉末涂料在固化過程中流平得不好，組成涂膜外層的大粉粒未能完全流平，就會(huì)保持著未固化時(shí)涂層的表面形狀，產(chǎn)生因流平性不足而導(dǎo)致光澤度低、不平整以及桔皮等后果。
