靜電涂裝設備廠家：縮孔問題對表面張力的數(shù)據(jù)化描述

表面張力理論是解釋縮孔成因的最好的理論，表面張力對縮孔的解釋又與表面能有關。對某一體系而言，若組成一定，它的表面張力在一定溫度和壓力下是恒定的，若增加表面積ΔA，體系能量的增加ΔG有如下的公式：

ΔG = yΔA

當一個過程的自由能變化ΔG＜0時，則該過程會自發(fā)進行，體系都是趨向處于能量最低的狀態(tài)。公式表明，同一種液體則y一定，只有趨向于表面積ΔA＜0，才能使體系的能量降低；當2種不同表面張力的液體相遇時，則低表面張力的液體又趨向占據(jù)更大的表面積。

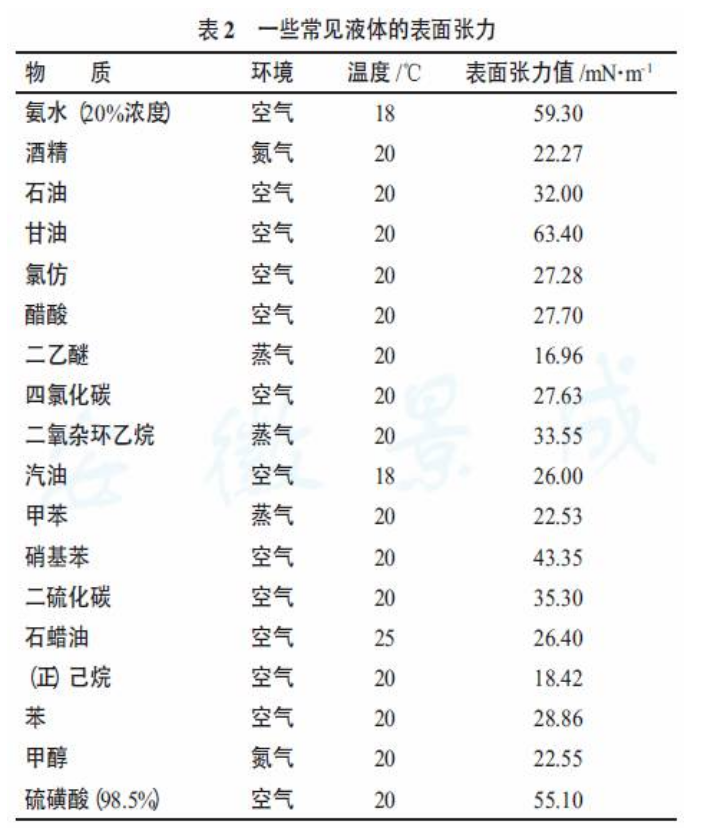

粉末涂料熔融后固化前是可以流動的液態(tài)，此時如其中含有該溫度下低于熔融涂料表面張力的物質，如微小油滴、異種粉末涂料等，涂膜必將斷裂以利于低張力表面最大化分布，從而造成縮孔缺陷。物質的表面張力是可以測定的，單位是dyn/cm，SI單位是mN/m。表2是幾種常見物質的表面張力，在粉末施工現(xiàn)場，應避免具有低表面張力的物質干擾。

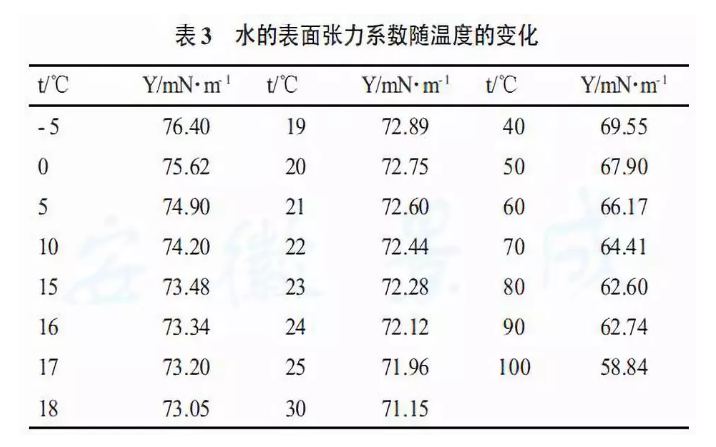

如來自前處理未洗凈的液態(tài)的表面活性劑、來自壓縮空氣的油、現(xiàn)場噴漆施工產(chǎn)生的溶劑液滴、懸鏈霧化加油的油滴、其它低表面張力的粉末等。表面張力是在特定溫度下測定的，隨著溫度的上升，表面張力具有下降的趨勢（見表3），參考常溫的測定結果，可以大致判斷高溫下的表面張力參考值，從而判定對粉末涂裝的影響情況。如果具有低表面張力的物質容易揮發(fā)，在粉末熔融、流平時不復存在，則該物質不會造成縮孔缺陷。

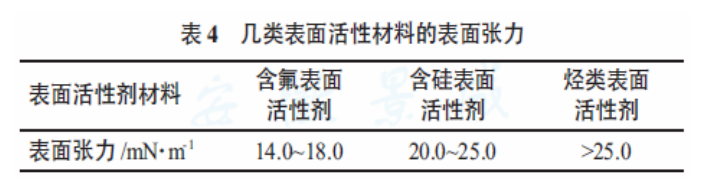

一些特殊的表面活性劑具有極低的表面張力（見表4），且此類表面活性劑用途廣泛。除具有一般表面活性劑的去污、洗滌、乳化、分散等功能外,還在潤濕、滲透、擴散、起泡、抗氧、黏度調節(jié)、柔軟、抗靜電、增溶、消泡、穩(wěn)泡以及防止晶析等方面顯示了獨特的功能;還具有高表面活性和易在極性表面展布, 無毒、生理惰性、耐候、耐高低溫等特點,因而被廣泛應用于日化、食品、醫(yī)藥、生物工程、合成樹脂、紡織、染料、農(nóng)藥、涂料、纖維、石油化工等方面，文獻記錄了由于注塑車間使用硅油類脫模劑引發(fā)涂膜縮孔的案例。

范宏等利用有機硅中間體合成了有機硅改性聚酯樹脂。相對于純聚酯樹脂，有機硅質量分數(shù)為1％可使樹脂的表面張力從49.5 mN/m 降到28.4 mN/m?？紤]到粉末涂料還有其它材料、助劑的加入，一般粉末涂料的熔融表面張力推斷居于40.0~60.0 mN/m之間，所以粉末熔融溫度下表面張力低于上述范圍的物質均可以造成縮孔的出現(xiàn)。
